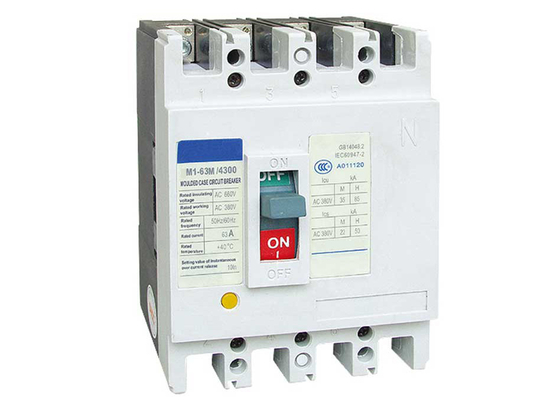

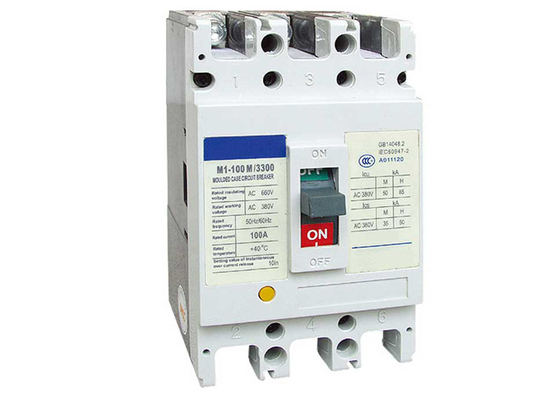

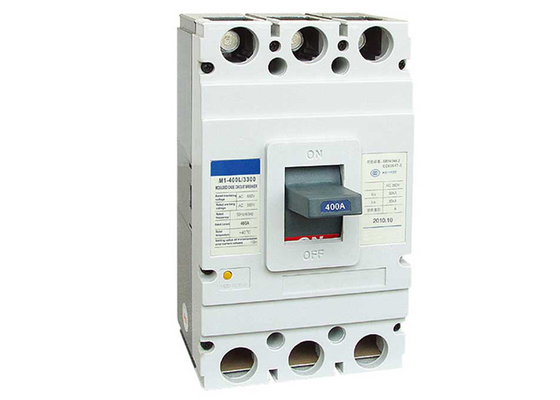

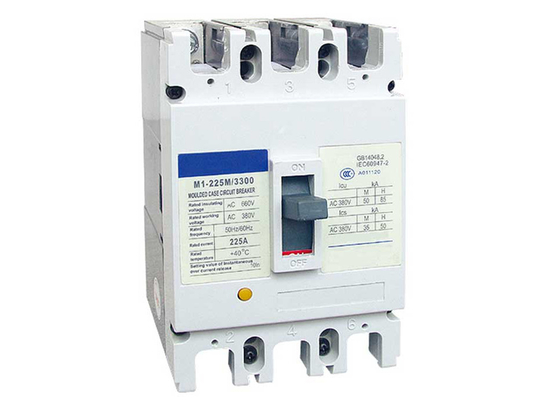

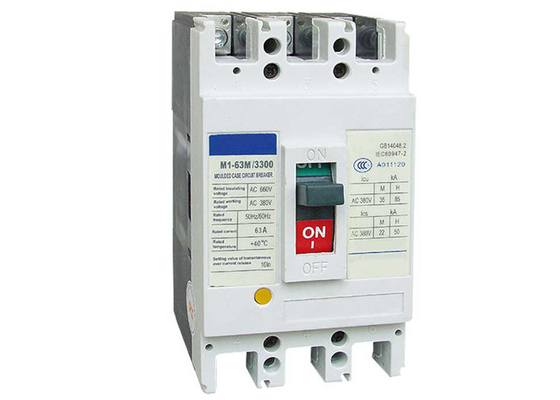

Interruttore modellato abitudine di bassa tensione di caso per il motore cambiante raro

Caratteristica tecnica principale (table1)

Nota: 6A senza protezione termica
Il N-palo dei quattro-pali che l'interruttore è collocato alla destra del prodotto ha quattro tipi:
Scriva A a macchina: Senza viaggio-contratto d'affitto corrente sul palo di N che che fa continuamente, non chiudentesi e non aprentesi con gli altri tre pali.
Tipo B: Senza viaggio-rilascio corrente sul palo di N che che si chiude e che si apre con gli altri pali.
Tipo C: Con il viaggio-rilascio corrente che che si chiude e che si apre con gli altri tre pali.
Tipo D: Con il viaggio-rilascio corrente che che fa continuamente chiusura ed apertura con gli altri tre pali.

Caratteristica di protezione
Il rilascio termodinamico di un interruttore fornisce la caratteristica di ad azione ritardata inverso, mentre il rilascio magnetico è l'operazione istantanea come indicato sulla tabella 2 (interruttore di distribuzione) e sulla tabella 3 (interruttore di protezione del motore).


Table2

Table3

Accessori dell'interruttore
1 gli accessori esterni dell'interruttore
Dispositivo con comando a motore di operazione
1) lo schema elettrico di tipo il dispositivo elettromagnetico dell'operazione di CDM (AM1-63,100,225 adattantesi) ribolle il disegno seguente (schema elettrico degli accessori esterni dell'interruttore nel telaio punteggiato)

Descrizione di codice: SB1SB2stand per il pulsante. (fornito dagli utenti stessi) numero “1" “2" “3" supporto per il numero dei terminali fili.
Valutazione di tensione: CC 220V di AC50Hz 230V 400V
2) schema elettrico di tipo seebelows con comando a motore del dispositivo di operazione del CD (AM1-400 adattantesi 630 800) (schema elettrico degli accessori esterni dell'interruttore nel telaio punteggiato)

Descrizione di codice: SB1SB2stand per il pulsante. (fornito dagli utenti stessi) “la X„ corrisponde alla linea terminali del collegamento
Valutazione di tensione: CC 220V di AC50Hz 230V 400V



Dispositivo rotatorio di operazione della maniglia
Il meccanismo è utilizzato nell'interruttore modellato di caso per azionare il pannello di estrarre. Il pannello di Powerdistribution e la scatola del rifornimento fuori del pannello girando la maniglia ed assicurare il thedoor del pannello non non openned quando l'interruttore che è sopra. Il meccanismo di comando a mano può essere fornito di due tipi di operazioni, una è maniglia del modelsquare “di A„, l'altra è maniglia rotonda di modello “di B„.

4,2 Liberi il modello ed il codice degli accessori

SHT: Metta da parte il rilascio; UVR: rilascio di Sotto-tensione; ASCIA: Contatto ausiliario; AL: Contatto dell'allarme

Liberi il codice degli accessori del patternand	Nome/tipo	WCM1-63, 100, 225	WCM1-400	WCM1-630	WCM1-800
200, 300	Nessun accessori	200: rilascio magnetico (soltanto protezione) di cortocircuito 300: rilascio magnetico termico (sia sovraccarico che protezione di cortocircuito)
208, 308	Contatto dell'allarme
210, 310	Rilascio dello scambio
220, 320	Contatto ausiliario
230, 330	rilascio di Sotto-tensione
240, 340	Rilascio dello scambio Contatto ausiliario
250, 350	Rilascio dello scambio rilascio di Sotto-tensione
260, 360	Due gruppi di contatto ausiliario
270.370	rilascio di Sotto-tensione Contatto ausiliario
218, 318	Rilascio dello scambio Contatto dell'allarme
228, 328	Contatto ausiliario del contatto dell'allarme
238, 338	contatto del releaseAlarm di Sotto-tensione
248, 348	Rilascio dello scambio, contatto dell'allarme, contatto ausiliario
268, 368	Due gruppi di contatto ausiliario, contatto dell'allarme
278, 378	Rilascio dello scambio, contatto dell'allarme, rilascio di Sotto-tensione

Secondo le richieste dell'utente, gli accessori potrebbero condurre per dirigere il outcoming del cavo o la linea wiringterminals potrebbe aggiungersi (segni per favore nel caso della fabbricazione dell'ordine).

rilascio di Sotto-tensione
Estorca il diagramma della sotto-tensione (gli accessori interni nel telaio punteggiato) Ue esternamente collegato modulo: AC50Hz 230V, 400V

Quando la tensione dell'operazione è 35%~70% della tensione nominale, lo shouldmake che del rilascio di sotto-tensione l'interruttore scatta correttamente. Quando la tensione dell'operazione è 85%~110% della tensione nominale, lo shouldmake del rilascio di sotto-tensione la fine dell'interruttore. Nel caso della tensione di operazione di meno di 35% della tensione nominale, la sotto-tensione shouldprevent l'interruttore dalla chiusura. Nota: Soltanto il rilascio di sotto-tensione dovrebbe essere stimolato in avanzato, nell'interruttore potrebbe berecramped e girare-su, altrimenti l'interruttore sarà danneggiato.


Rilascio dello scambio
Lo schema di collegamenti (gli accessori interni nel telaio punteggiato) “K„ è il contatto di normale-fine del commutatore del movimento lento collega la bobina in serie nel rilascio dello scambio. giro-su o giri-fuori volontariamente non appena l'interruttore inserita/disinserita.

Valutazione di tensione: AC50Hz 230V o 400V, rilascio dello scambio di CC 110V 220VThe dovrebbe fare l'interruttore scattare attendibilmente quando la tensione dell'operazione è 70%~110%of la tensione stimata di controllo.

Contatto dell'allarme
La posizione dell'interruttore in "OFF" o in "ON"
La posizione dell'interruttore “nel viaggio libero„ (allarme)	Il commutatore B11 e B12 “da vicino„ a “si apre„, statusof B11 e commutatore B14 “da aperto„ “a vicino„

Contatto ausiliario
Quando l'interruttore è in " fuori da„		Per l'interruttore con la struttura current400A e sopra
		Per l'interruttore con la struttura current225A e sotto
Quando l'interruttore è in " su„	Quando l'interruttore è in "OFF", i contatti passano “da vicino„ a “si aprono„. Quando l'interruttore è in "OFF", i contatti passano da “si aprono " alla fine„
