Usi le istruzioni

Termostato bimetallico della stanza per le installazioni del condizionamento d'aria e di riscaldamento

Caratteristiche elettriche e meccaniche di Thermail,

Rottura della capacità

Sul contatto di apertura, 10A-250VAC (carico ohmico)

Differenziale: 0.5K

Adeguamento della scala della temperatura

Adeguamento della scala della temperatura:

Dopo che i quasi due giorni dall'installazione, ottenere un adeguamento della scala del precjse, misurano la temperatura ambiente con un termometro di riferimento, disposto un lato il termostato. Tenendo la parte shagrened del knob.turn l'indice con una moneta, per raggiungere lo stesso valore del termometro. Suggeriamo di installare l'attrezzatura circa a 1.5meter dal pavimento e lontano da tutta la fonte di calore.

Modello

Contatto di B1-With N.C.

Contatto e interruttore on-off di B2-With N.C

Contatto di B3-With SPDT (cambiamento)

B4-With passano il contatto (SPDT) e l'interruttore on-off

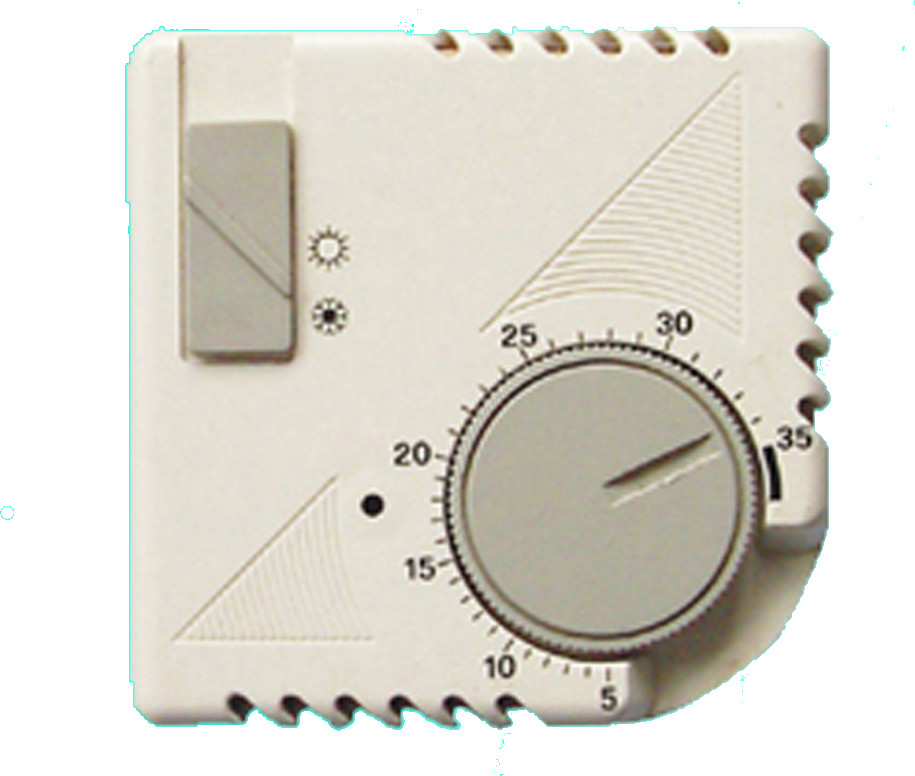

Contatto normalmente chiuso di B7-With " inverno„ e contatto normalmente aperto “estate " più sul selettore “di Estate-Inverno "

1) Base

2) Copertura
3) vite della copertura

4) Manopola

5) Lockpins.the che i perni di bloccaggio per limitazione della scala (5) devono essere staccati dalla base del termostato, essi sono situati sui fori di riparazione.

6) Indice

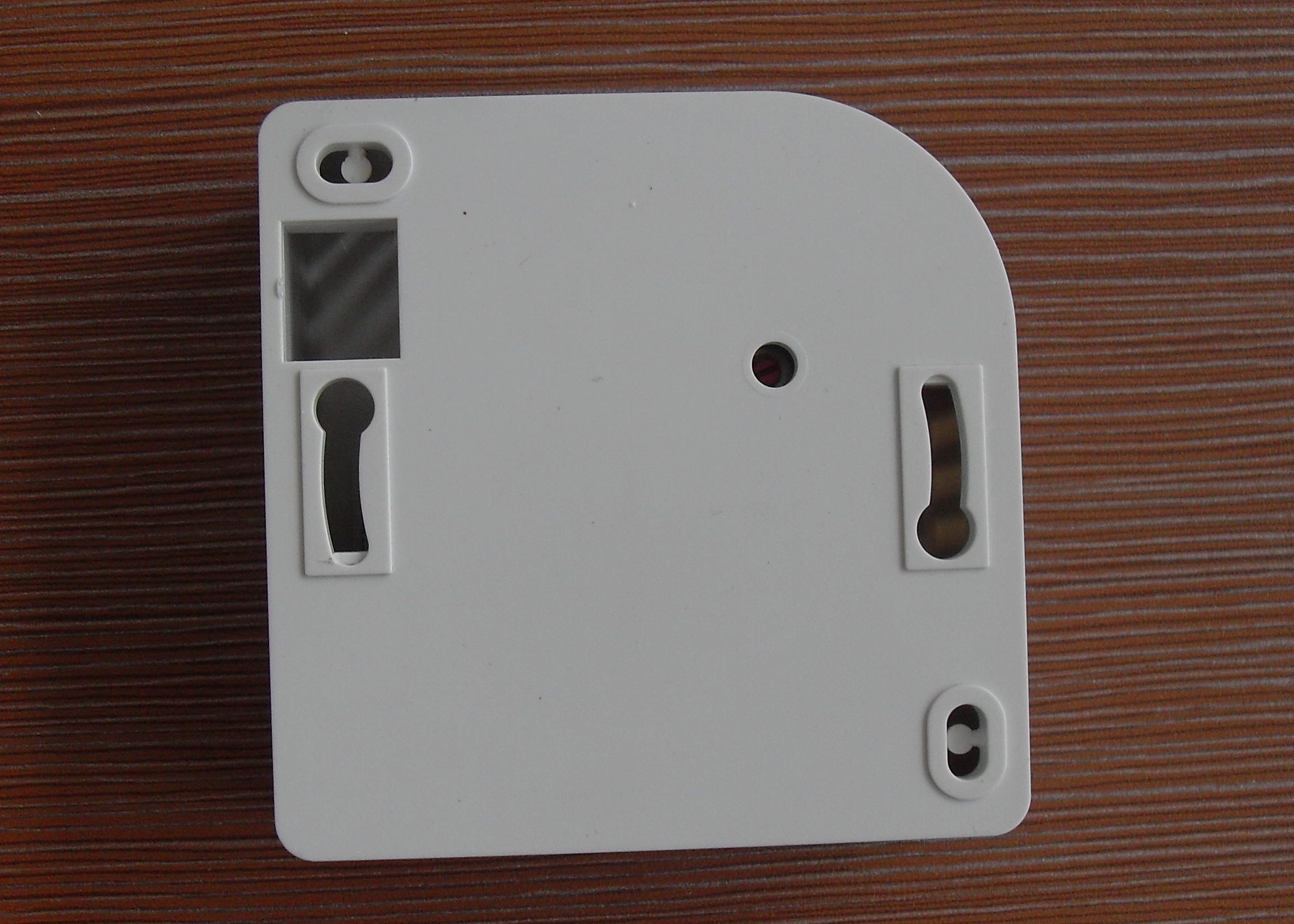

La riparazione del termostato della stanza può essere fatta direttamente sulla parete dalle viti e dai dadi.

Importante

Resistenza di Accelarating con tensione a 220-250VAC

Questo termostato è fornito di una resistenza accelerante che deve assolutamente essere collegata per ottenere le prestazioni del regolamento. Il terminale 4 ha così essere collegato al meutral secondo il diagramma indicato sulla copertura. Questo collegamento permette inoltre il lavoro della lampada pilota che indica l'operazione del riscaldamento.

DIMENSIONE

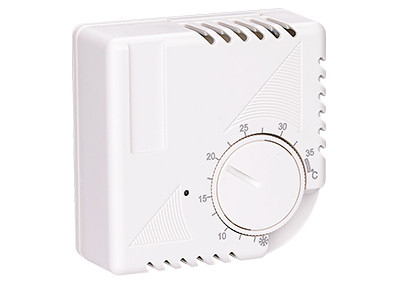

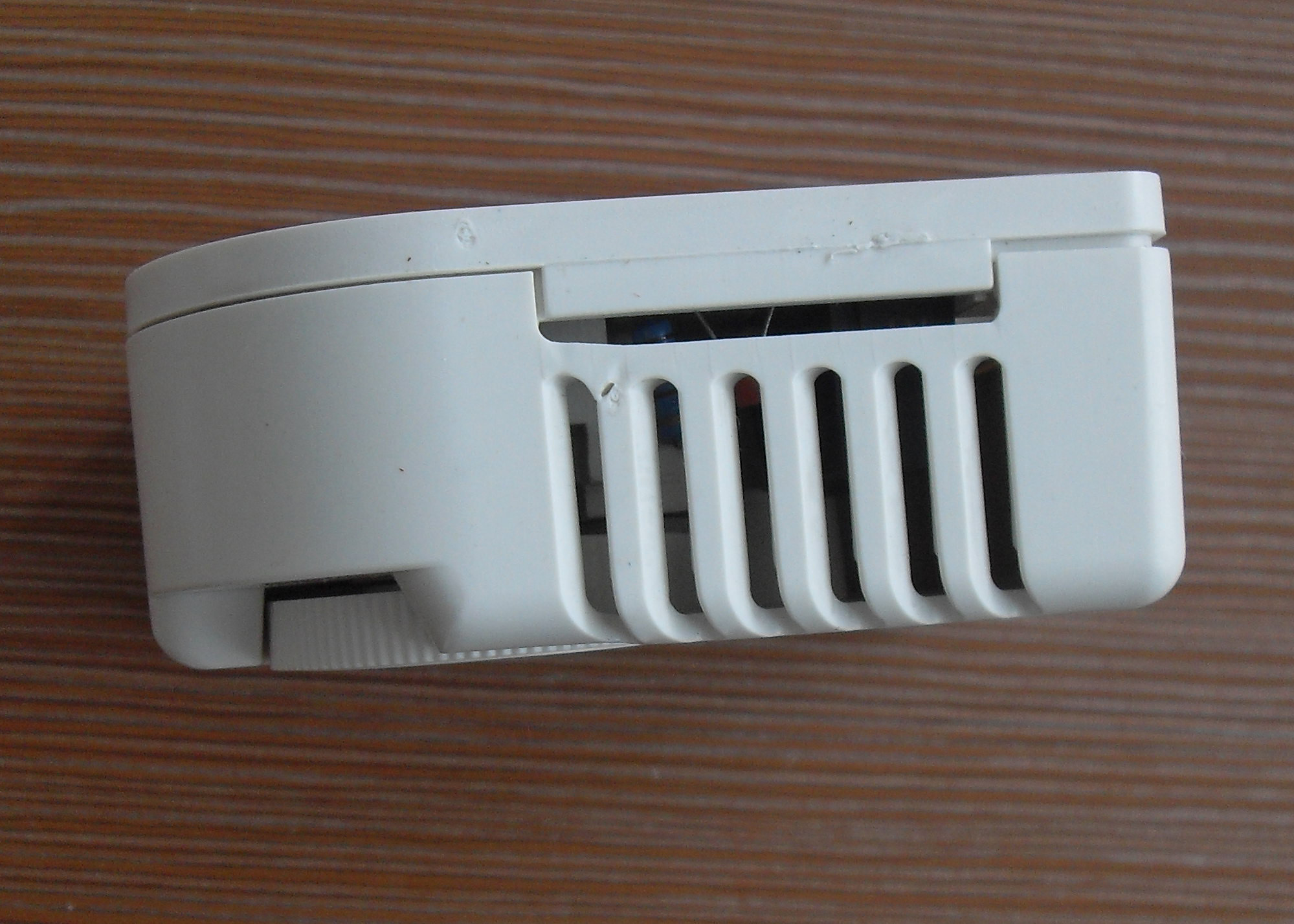

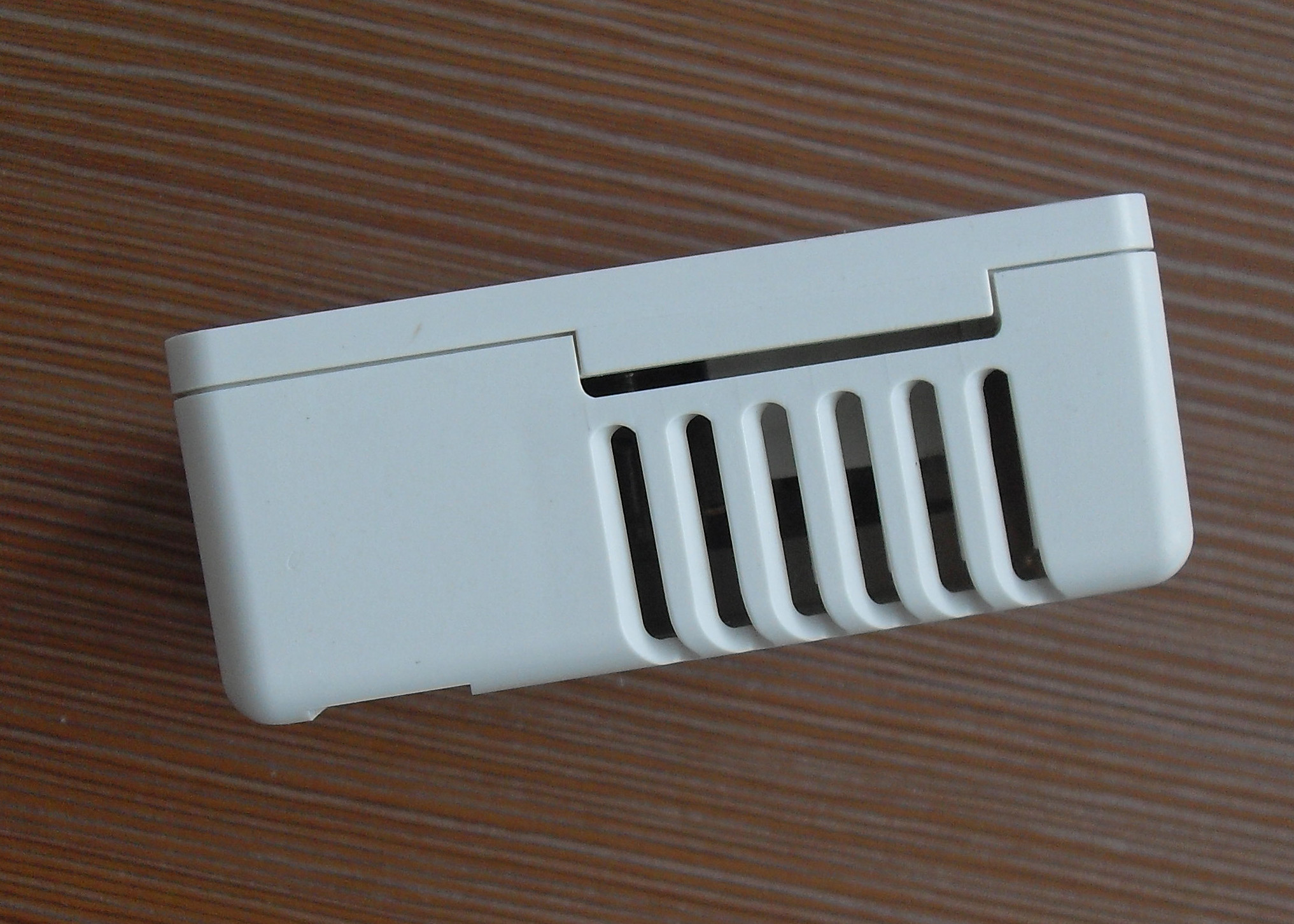

IMMAGINE DEL PRODOTTO
