Il contattore magnetico 380V, 3 di CA della plastica 6A 9A sincronizza il contattore per il motore di controllo

Il contattore magnetico 380V, 3 di CA della plastica 6A 9A sincronizza il contattore per il motore di controllo

1. Applicazione:

Contattore di CA di serie di CJX2-E (qui di seguito essere fatto riferimento come contattore), pricipalmente si applica al circuito di CA 50/60Hz e tensione stimata 690V.When dell'isolamento utilizzata in AC-3 e tensione operativa valutata 380V e corrente nominale fino a 9A, per il circuito interurbano e la frequenza di rottura che cominciano o controlla il motore. Combinato con il relè termico adeguato di sovraccarico può proteggere il circuito del carico. Il contattore può iniziare e controllare frequentemente il electomotor di CA.
Questo prodotto conferma a GB14048.4, la norma IEC60947-4-1.

2. Modello e significato:



3. Stati dell'installazione e di funzionamento normale:

3,1 temperatura dell'aria ambiente: -5℃~+40℃, il valore medio non dovrebbe superare +35℃ in 24 ore.

3,2 Elevazione: al massimo 2000m.

3,3 Condizioni atmosferiche: Quando la temperatura a 40, l'umidità relativa di atomsphere dovrebbe essere al massimo 50%, quando relativamente alle basse temperature, potrebbe avere più alta umidità relativa. L'umidità relativa massima mensile ha potuto essere non più di 90%. Le misure speciali dovrebbero essere prese i duo all'avvenimento di inumidisce.

3,4 Classe di inquinamento: Classe 3

categoria 3.5Installation: III

3,6 Stati dell'installazione: Il grado di inclinazione fra la superficie di superficie e verticale del montaggio non dovrebbe eccedere

3,7 Scossa di impatto: Il prodotto dovrebbe essere installato ed utilizzato nel posto in cui spesso scosse ed impatti.


Parametro di tecnica:



4. Parametro principale e caratteristica tecnica:



Oggetto	Parametro	Modello	06	09
Corrente operativa stimata (A)	380V	AC-3	6	9
		AC-4	2,6	3,5
Valtage stimato dell'isolamento (V)			69.	69.
Corrente convenzionale del riscaldamento (A)			16	16
Potere del motore trifase controllabile della scoiattolo-gabbia (chilowatt) AC-3	220V		1,5	2,2
	380V		2,2	4
	660V		3	5,5
Frequenza operativa (operations/h)	Vita elettrica	AC-3	1200	1200
		AC-4	300	300
	Vita di Mechancal		3600	3600
Vita elettrica (10*10*10*10operations)		AC-3	50	50
		AC-4	10	10
Vita meccanica (10*10*10*10operations)			1000	1000



Oggetto	Parametro	Modello	06	09
Blocchetto ausiliario del contatto	Combinazione		F4-E20, F4-E02, F4-E11
	corrente convenzionale del riscaldamento		6A	6A
	Controlli la capacità		AC-15 360V; DC-13 33W
Modello di fusione di corrispondenza			RT16-16	RT16-16
Consumo di energia medio (VA) 50Hz 20℃	Raccolta		30	30
	Tenuta		4,5	4,5
Numero del pezzo			1	1
Cavo (² di millimetro)			2,5	2,5
Dimensione della vite			M3	M3
Coppia di serraggio (▪ di N m)			0,5	0,5
Peso specifico (chilogrammi)	CJX2-E		0,15	0,15
	CJX2-EN		0,3	0,3

5. Dimensioni di montaggio e dell'in generale:

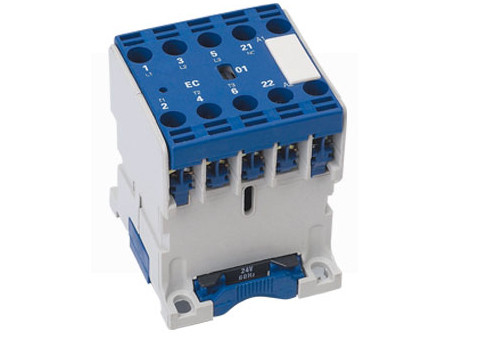

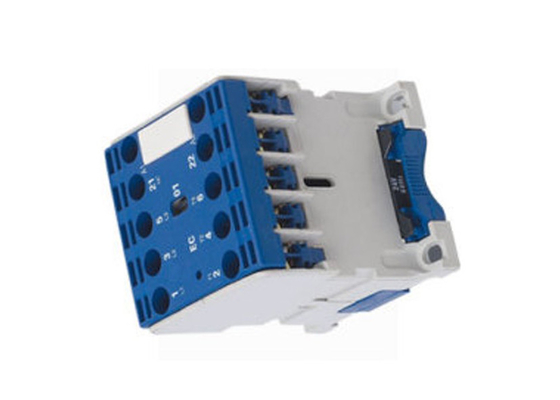

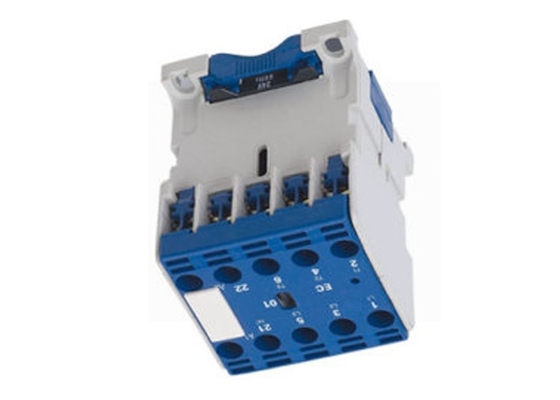

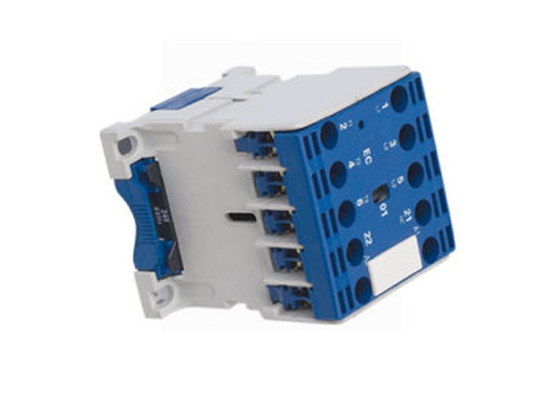

Immagine del prodotto



6. Istruzioni d'ordinazione:

Nel ordinare, dovreste precisare il qui sotto:
Nome di prodotto e modello, tensione operativa stimata e frequenza della bobina, quantità di ordine.
Esempio d'ordinazione: CJX2-E0910 CA 220V 50HZ 10PCS
