Invertitore elettronico di frequenza su ordinazione, raffreddamento ad aria forzata dell'invertitore universale
| Luogo di origine | La Cina, Zhejiang |
|---|---|
| Marca | Winston/OEM |
| Certificazione | CE,ROSH |
| Numero di modello | Serie WST200 |
| Quantità di ordine minimo | 1PCS |
| Prezzo | USD165 to USD3000 |
| Imballaggi particolari | Contenitore standard di scatola dell'esportazione |
| Tempi di consegna | 3-15days dopo ottengono il pagamento. |
| Termini di pagamento | T/T, L/C, Paypal, pagamento online, RMB/USD |
| Capacità di alimentazione | 10000pcs/month |
Dettagli
| Tensione | 380VAC | Power | 0.75KW a 500KW |
|---|---|---|---|
| Fase | fase 3 | OEM | Sì |
| RS485 | Sì | ||
| Evidenziare | Convertitore di frequenza,un invertitore di 3 fasi |
||
Descrizione di prodotto
Invertitore elettronico di frequenza su ordinazione, raffreddamento ad aria forzata dell'invertitore universale
La serie WST200 è un convertitore di frequenza universale, che può essere ampiamente usato in vari tipi di controlli di velocità del motore asincrono. I prodotti basati 32 sul bit DSP, facendo uso dell'algoritmo di controllo avanzato internazionale di vettore, rendimento elevato, alta precisione di controllo dell'azionamento del motore, per migliorare l'affidabilità di prodotto e l'adattabilità dell'ambiente allo stesso tempo, rinforzano la facilità d'uso del cliente e la progettazione di specializzazione dell'industria, l'ottimizzazione di funzione, l'applicazione più flessibile, la prestazione più stabile.
Caratteristiche principali:
(1) doppie specifiche della progettazione: il modello dell'onere gravoso (carico 1 di 150% minuto) ed il carico leggero modella (carico 1 di 120% minuto) le specifiche doppie, possono usare il codice di funzione reciproco del commutatore di funzione;
(2) l'uso del modulo della quarta generazione del infineon IGBT della Germania, combinato con le caratteristiche della temperatura di giunzione massima di 175 ℃, facendo uso del metodo innovatore di modulazione di PWN, ulteriore riduce la perdita di commutazione, fa l'invertitore nella temperatura ambiente di 50 ℃, senza ridurre le imposte sull'uso;
(3) la concezione indipendente avanzata della presa d'aria, impedisce gli agenti inquinanti entrare nel sistema elettronico di area, migliora l'effetto protettivo del convertitore di frequenza, si adatta all'ambiente complesso e cattivo del sito dell'utente, prolunga la vita di tempo di impiego; Allo stesso tempo la condotta indipendente può efficacemente risolvere il problema di controllo nel caso di dissipazione di calore, progettazione termica elettrica del cliente conveniente;
(4) dimensione compatta, supporto installato parallelamente, spazio dell'installazione di risparmi;
(5) la funzione di limitazione corrente di implementazione di hardware, fa l'invertitore quando sopra punto corrente a software all'hardware ha limitato
Il modello e spiega:
Parametro di tecnica:
Tipo di invertitori di frequenza di serie WST200 (classe monofase 200V)
Tipo |
Potere del motore |
linea corrente (A) |
corrente d'uscita (A) |
Corrente transitoria massima per 60s (A) |
|
chilowatt |
HP |
||||
WST200-0R4G-S2 |
0,37 |
0,5 |
5,9 |
2,4 |
3,6 |
WST200-0R75G- S2 |
0,75 |
1 |
10,2 |
4,2 |
6,3 |
WST200-1R5G- S2 |
1,5 |
2 |
17,7 |
7,5 |
11,3 |
WST200-2R2G- S2 |
2,2 |
3 |
23,9 |
10 |
15 |
Tipo di invertitori di frequenza di serie WST200 (classe trifase 400V)
Tipo |
Tipo di G (sovraccaricato) |
Tipo di P (carico leggero) |
||||||
Potere del motore (chilowatt) |
Linea corrente (A) |
Corrente della potenza nominale (A) |
Corrente transitoria massima per 60s (A) |
Potere del motore (chilowatt) |
Linea corrente (A) |
Corrente della potenza nominale (A) |
Corrente transitoria massima per 60s (A) |
|
WST200-0R75G/1R5P-T4 |
0,75 |
3,6 |
2,3 |
3,5 |
1,5 |
6,4 |
4,1 |
4,9 |
WST200-1R5G/2R2P-T4 |
1,5 |
6,4 |
4,1 |
6,2 |
2,2 |
8,7 |
5,5 |
6,6 |
WST200-2R2G/3RP-T4 |
2,2 |
8,7 |
5,5 |
8,3 |
3 |
10,9 |
6,9 |
8,3 |
WST200-4RG/5R5P-T4 |
4 |
14 |
9,4 |
14,1 |
5,5 |
20,7 |
12,6 |
15,1 |
WST200-5R5G/7R5P-T4 |
5,5 |
20,7 |
12,6 |
18,9 |
7,5 |
26,5 |
17 |
20,4 |
WST200-7R5G/11RP-T4 |
7,5 |
26,5 |
17 |
25,5 |
11 |
36,6 |
24,6 |
29,5 |
WST200-11RG/15RP-T4 |
11 |
36,6 |
24,6 |
37 |
15 |
40 |
32 |
38,4 |
WST200-15RG/18R5P-T4 |
15 |
40 |
32 |
48 |
18,5 |
47 |
38 |
45,6 |
WST200-18R5G/22RP-T4 |
18,5 |
47 |
38 |
57 |
22 |
56 |
45 |
54 |
WST200-22RG/30RP-T4 |
22 |
56 |
45 |
68 |
30 |
70 |
60 |
72 |
WST200-30RG/37RP-T4 |
30 |
70 |
60 |
90 |
37 |
80 |
75 |
90 |
WST200-37RG/45RP-T4 |
37 |
80 |
75 |
113 |
45 |
94 |
92 |
110,4 |
WST200-45RG/55RP-T4 |
45 |
94 |
92 |
138 |
55 |
128 |
115 |
138 |
WST200-55RG/75RP-T4 |
55 |
128 |
115 |
173 |
75 |
160 |
150 |
180 |
WST200-75RG/90RP-T4 |
75 |
160 |
150 |
225 |
90 |
190 |
180 |
216 |
WST200-90RG/110RP-T4 |
90 |
190 |
180 |
270 |
110 |
225 |
215 |
258 |
WST200-110RG/132RP-T4 |
110 |
225 |
215 |
323 |
132 |
265 |
260 |
312 |
WST200-132RG/160RP-T4 |
132 |
265 |
260 |
390 |
160 |
310 |
305 |
366 |
WST200-160RG/185RP-T4 |
160 |
310 |
305 |
458 |
185 |
355 |
350 |
420 |
WST200-185RG/200RP-T4 |
185 |
355 |
350 |
525 |
200 |
385 |
380 |
456 |
WST200-200RG/220RP-T4 |
200 |
385 |
380 |
570 |
220 |
430 |
425 |
510 |
WST200-220RG/250RP-T4 |
220 |
430 |
425 |
638 |
250 |
485 |
480 |
576 |
WST200-250RG/280RP-T4 |
250 |
485 |
480 |
720 |
280 |
545 |
530 |
636 |
WST200-280RG/315RP-T4 |
280 |
545 |
530 |
795 |
315 |
610 |
600 |
720 |
WST200-315RG/350RP-T4 |
315 |
610 |
600 |
900 |
350 |
665 |
650 |
780 |
WST200-350RG-T4 |
350 |
665 |
650 |
975 |
350 |
665 |
650 |
780 |
WST200-400RG-T4 |
400 |
785 |
725 |
1088 |
400 |
785 |
725 |
870 |
WST200-500RG-T4 |
500 |
885 |
860 |
1290 |
500 |
885 |
860 |
1032 |
Caratteristiche tecniche
Parametri tecnici degli invertitori di frequenza di serie WST200
OGGETTO |
SPECIFICHE |
|
Principale
|
Tensione nominale e frequenza |
Classe monofase 200V: 200V-240V, 50Hz/60Hz |
classe trifase 400V: 380V-480V, 50Hz/60Hz |
||
Valore permissibile di cambiamento |
Tensione: 380V-15% ~ 480V+10%; Frequenza: ±15% |
|
Uscita principale |
Tensione in uscita |
Uguali massimi di tensione in uscita a tensione in ingresso |
Frequenza dell'uscita |
0,5 hertz - 400 hertz |
|
Capacità di sovraccarico |
150% della corrente della potenza nominale per 60s, 200% della corrente della potenza nominale per 2s |
|
Controlli la prestazione |
Modo di modulazione |
PWM trifase, PWM bifase |
Modo di controllo |
Controllo per coppia di torsione costante, controllo per il carico quadratico, controllo di V/f di V/f di vettore senza PAGINA (controllo di ciclo aperto), economizzatrice d'energia |
|
Metodo della regolazione di comando di funzionamento |
Terminale esterno, pannello della tastiera o comunicazione di serie |
|
Metodo della regolazione di comando di velocità |
Regolazione analogica, tastiera, comunicazione di serie, regolazione UP/DOWN di velocità dal terminale esterno |
|
Risoluzione della regolazione di velocità |
Tastiera: 0,1 hertz |
|
Regolazione analogica: 0.05/50Hz (10bit)
|
||
Precisione di controllo di velocità |
Controllo di V/f: ±2% |
|
controllo di vettore senza PAGINA (controllo di ciclo aperto): ±0.2% |
||
Gamma di controllo di velocità |
1:40 di controllo di V/f |
|
controllo di vettore senza 1:200 della PAGINA (controllo di ciclo aperto) |
||
Accelerazione e decelerazione
|
0-3200.0s |
|
frequenza di commutazione |
1,5 chilocicli ~ 12 chilocicli, secondo la temperatura di giunzione riducono automaticamente la frequenza di commutazione |
|
Entrata analogica |
Numero |
2 modi: AI1, AI2 |
Tipo |
Tensione di CC o corrente di CC |
|
Gamma massima dell'input |
AI1: 0 a 5VDC, 0 a 10VDC, 0/4 a CC 20mA ricevibile
|
|
Uscita analogica |
Numero |
1 modo: AO1 |
Tipo |
Tensione di CC o corrente di CC |
|
Gamma massima dell'input |
Tensione prodotta: 0 a 10V, uscita corrente: 0/4 a 20mA |
|
input di logica |
Numero |
0.75kw-11kW: LI1, LI2, LI3, LI4, AI1, AI2
|
Tipo |
Fonte o lavandino |
|
Gamma massima dell'input |
0-24VDC |
|
OGGETTO |
SPECIFICHE |
|
uscita di logica |
Numero |
0.75kW-11kW: l'uscita del segnale di impulso (LO-CLO), relè ha prodotto 1 (T1A, T1B, T1C)
|
uscita del segnale di impulso |
OC, frequenza dell'uscita, uscita corrente, ect l'altra funzione |
|
uscita del relè |
RA-RB-RC, compreso un NESSUN contatto e un contatto di NC
|
|
Interfaccia di comunicazione di serie |
L'interfaccia RS485 sostiene il protocollo di Modbus. |
|
Esposizione |
visualizzatore digitale della 4-cifra LED |
Per esposizione della regolazione di frequenza, della frequenza dell'uscita, del codice difetto e del parametro mettenti ecc. |
Ambiente |
Standard |
Lo sviluppo degli invertitori di frequenza di serie WST200 segue le norme internazionali rigorose e le norme raccomandate pertinenti dell'en e di IEC per i dispositivi di controllo, particolarmente IEC/EN61800-5-1 e IEC/EN61800-3. |
Altitudine |
Ridurre le imposte inutile quando l'altitudine è 1000m o sotto (ridurre le imposte necessario ad altitudine più superiore 1000m) |
|
Ambiente ambientale |
0.75kW-11kW: Operazione affidabile a -10 ~ 50°C senza ridurre le imposte. Quando il rivestimento protettivo superiore è decollato, la temperatura dell'ambiente può essere alta quanto +50 °C. Superiore a °C +50, la corrente cade da 2,2% per ogni aumento di 1 °C nella temperatura. 15kW-500kW: Operazione affidabile a -10 ~ 40°C senza ridurre le imposte.
|
|
Umidità |
Nessun'acqua o gocciolamento condensata a 5 ~ 95%, conformemente a IEC60068-2-3 |
|
Forza d'impatto |
15gn per 11ms continuo, conformemente a IEC/EN60068-2-27 |
|
Capacità antiinquinamento massima |
Classe 2, conformemente a IEC/EN61800-5-1 |
|
Struttura |
Livello di protezione |
Cima: IP41 (senza rimuovere la copertura superiore protettiva). Altre parti: IP20 |
Metodo di raffreddamento |
Raffreddamento ad aria forzata |
|
Metodo dell'installazione |
Fissato al muro |
|

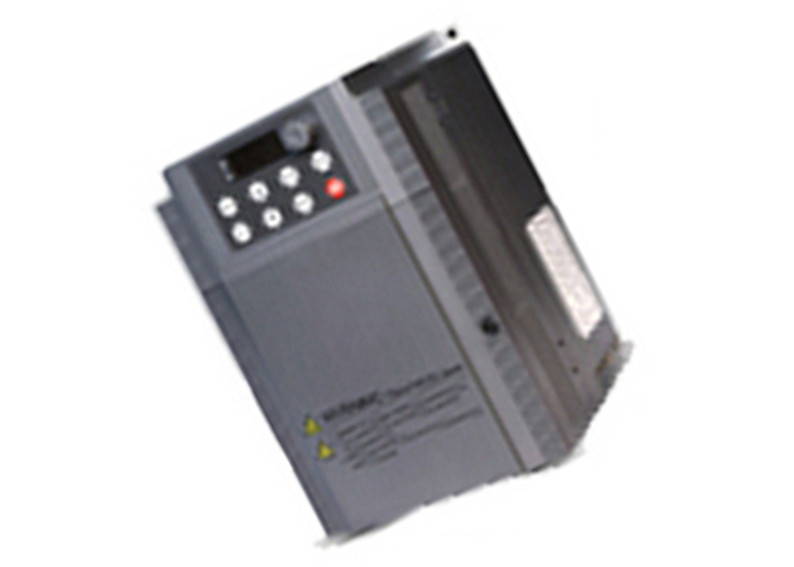

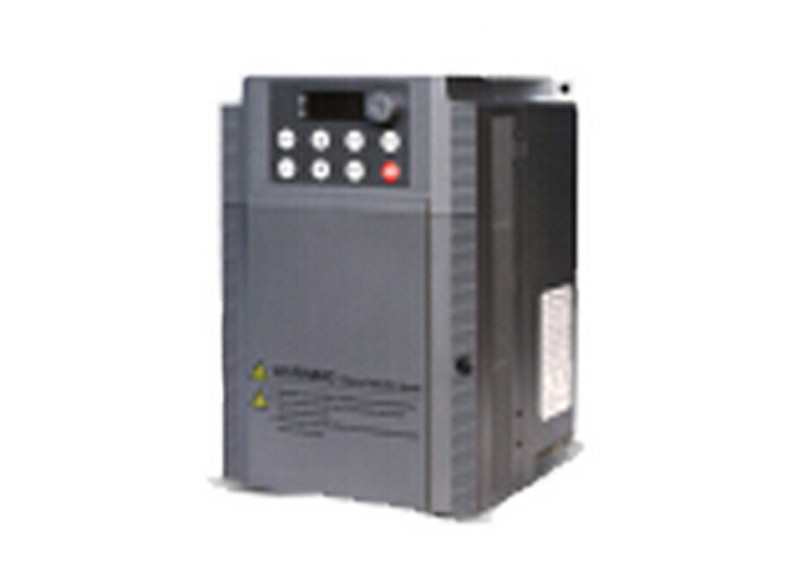

Immagine del prodotto:
I nostri servizi
- I campioni su misura sono accettabili
- Accetti i metodi differenti di pagamento, quale T/T, L/C, Western Union, impegno per soddisfare le vostre richieste differenti
- Accolga favorevolmente ed accetti l'ispezione di fabbrica dei clienti di 100% prima della produzione
- Assicuri l'addestramento di abilità compreso la conoscenza di base del prodotto, l'installazione, l'operazione, addestramento di abilità di manutenzione per la gente locale
- Forniamo i 7 giorni 24 ore di servizio!
PS: Se non potete trovare l'esatto per scrivere del vostro prodotto. Non si precipiti prego per andare via. Contattimi e le vostre domande saranno ASAP.Thank risposti voi per il vostro tempo.
