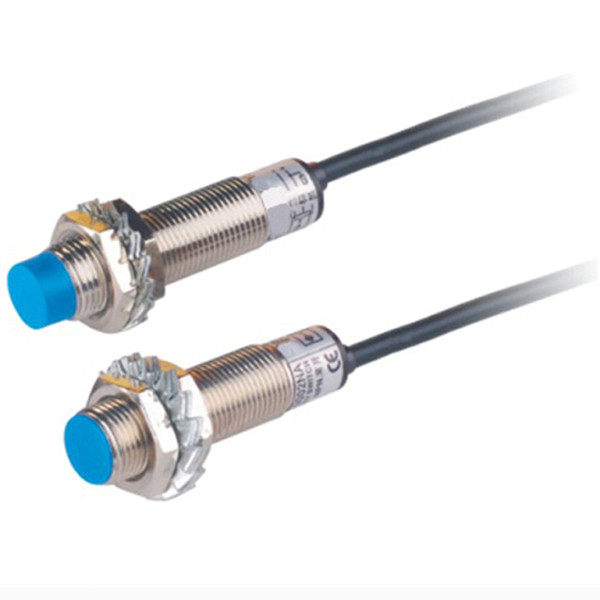

CM12 NPN NC DC6 - conteggio capacitivo del sensore di prossimità 36V le bottiglie







La superficie di induzione del sensore di capacità è composta di due electctrodes mentali coassiali, che da un condensatore e collegati sul circuito di oscillazione di RC, appena come un elettrodo aperto del condensatore.

Nel collegarsi all'alimentazione elettrica, l'oscillatore di RC non funziona. Quando un oggetto è elettrodo del condensatore di eto di clos, la capacità del condensatore aumenterà e l'oscillatore vibrerà. Con il trattamento del circuito indietro della fase, entrambi i segnali di fermano l'oscillazione e l'oscillazione sarà convertita in segni del commutatore per il controllo dell'esistenza di oggetto. questa distanza può essere ottenuta, ma all'oggetto del metalloide, la distanza di azione è d etermined dalla costante dielettrica materiale, la costante più dielettrica, più la distanza di azione sarà ottenuto.







categoria 1.Switch: Lm: Tipo di induttanza

                            Cm: Tipo di capacità

                            MP: Tipo di Corridoio

                            : Tipo protetto contro le esplosioni di sicurezza

                            Xm: Tipo lineare mimico

                             HM: Tipo di Reed

                             Ru: Tipo ultrasonico

2.Diameter del sensore: M12

tensione 3.Working:

                30: 6-36VDC 310:5-24VDC 320:12-60VDC
                330: 10-30VDC 340:10-55VDC 350:10-60VDC
                360: 5-36VDC 20:90 - 250VAC 210:24-250VAC
                220: 380VAC40: 12-240VDC/24-240AC
                50: Tensione speciale

distanza 4.Detection: 01: 1mm 05: 5mm 10: 10mm ......

forma 5.Output: N: uscita di CC NpN del Tre-cavo
                       P: uscita di CC PnP del Tre-cavo
                       L: Uscita bifilare di CC
                         : Uscita bifilare di CA
                      J: Uscita del contatto di relè
                     Il NP: Uscita del doppio di NpN+PnP

stato 6.Output: A: (no) (no) normalmente aperto
                        B: (nc) (nc) normalmente vicino
                        C: (NO--nc) fine normalmente Aperta-Normale (no+nc)
                        La MU: Tensione mimica
                        MI: Corrente mimica
                        Mui: Voltage+Current

funzioni 7.Subsidiart: T: con il connettore di aviazione
                                   Y: prova dell'acqua, prova di olio
                                    I: requisito speciale
                                   H: resistenza ad alta temperatura
                                   R: tipo dell'anello



8.L: Interurbano
